60cmドブソニアン自作記(134) 水平回転部を改良する

架台は製作から5年くらいになるので、水平回転部の動きも渋くなっている。方向を変えようとすると回転部ではなく台車のタイヤの方が動いてしまう。
これでは不便なので、改良することにした。

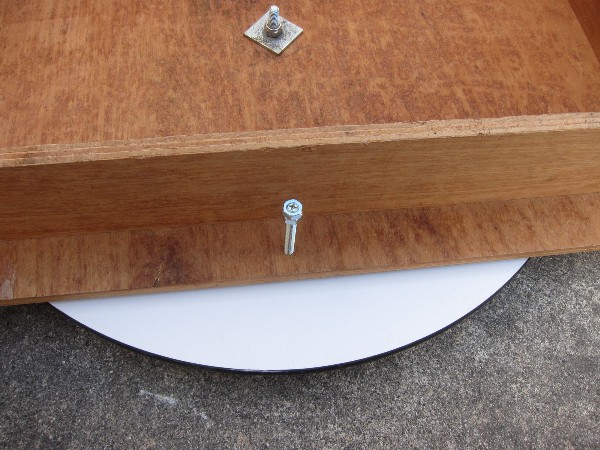

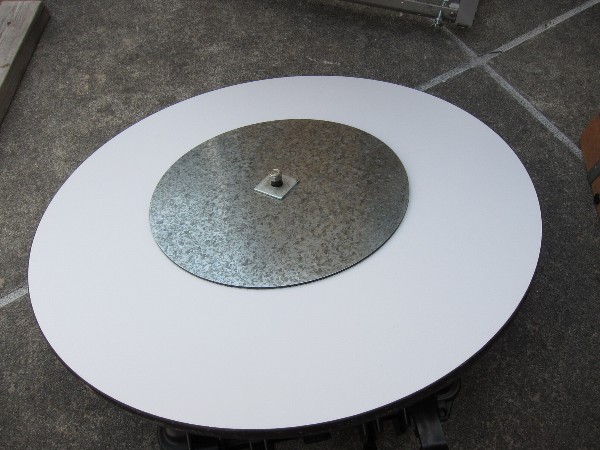

今回は製作初期の頃に使ったホワイティドブ30の架台部と、それに付属しているベアリングを使った。部品交換なので作業時間はわずか1時間。

ただしそのままでは回転が軽すぎて、ちょっとの風でも回転して危険だ。これを使わなくなったのもそれが理由だ。

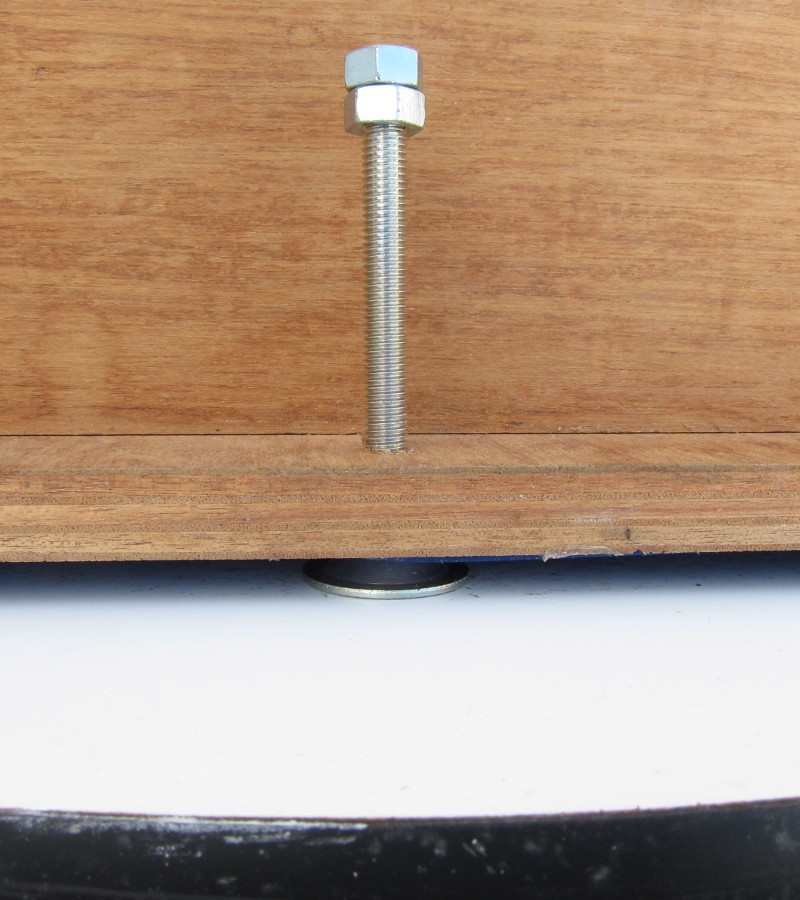

そこで今回はちょっと考えて、ブレーキを作ってみた。下に皿の付いたM8ボルトだ。

実際使ってみると、今度はブレーキが常にかかっている状態になった。皿の厚みがちょっと、ということか。

次に鏡筒を下す時に普通のボルトに取り替えよう。
