60cmドブソニアン自作記(32) 新しい主鏡セルを作る(6)

新しい主鏡セルを作るにあたって、今回はネット上にある成功例と思われるものをできるだけまねてみようと考えた。

もちろん同じ材料は探せないだろうし、60cmセルの自作例はほとんどないので、口径が違えば材料のサイズも違う。加工技術もかなり違うだろう。そのあたりが「できるだけ」ということ。

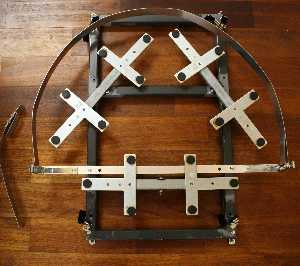

まずT字型の鉄板を支えるシーソーの材料を一枚ものの穴あき鉄板から、鉄の角パイプに変更。端材を買ったので3本で200円。シーソーを支える台と枠への固定方法も変更。

主鏡を支えるベルトも合成皮革から金属に変更。ホームセンターに行ったら幅1cm程度のステンレスベルトを売っていたが、幅が狭すぎる。でも一応買って外に出たら、そこのゴミ箱にブリキのベルトが落ちていた。もらっていいということだったので、タダでもらった。結局ステンレスベルトは使わずじまい。

主鏡代わりの円テーブルでベルトの長さを確認。なかなかいい。あとはT字型の主鏡支え板を三角にしないといけないかも。これは実際に星を見てみてから。
